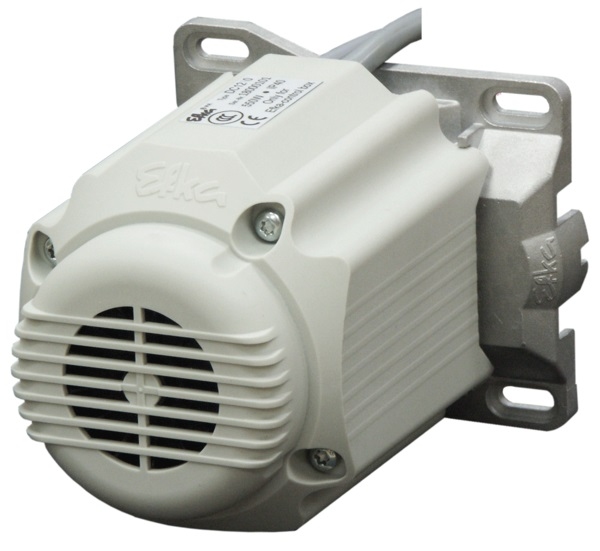

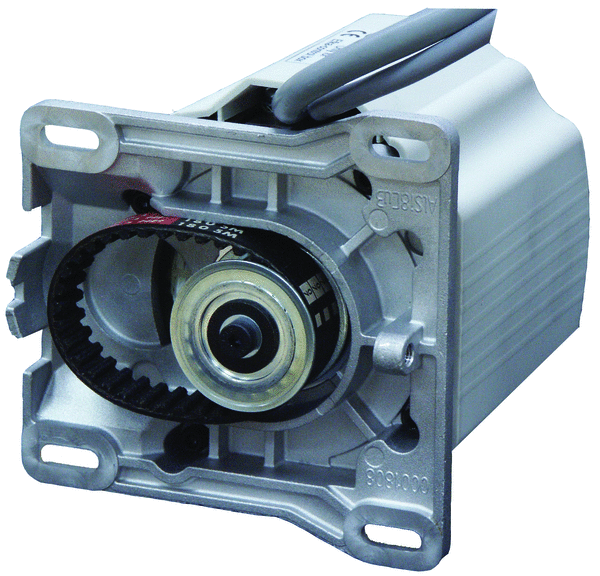

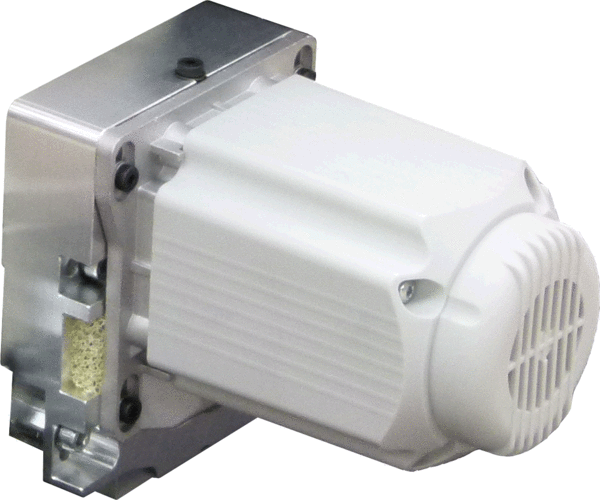

Bezszczotkowy silnik prądu stałego w kompaktowej obudowie do bezpośredniego montażu na główkę maszyny z zintegrowanym wentylatorem. Zastosowanie do maszyny do szycia ściegiem łańcuszkowym. Zupełnie nowy i innowacyjny system montażowy pozwala na bezproblemowe użycie silnika do maszyn różnych producentów. Tolerancja obudowy maszyny może, przy bezpośrednio napędzanym wale maszyny, doprowadzić do problemów i uszkodzenia łożyska. Dzięki nowemu systemowi montażu te tolerancje zostają automatycznie kompensowane.
Oprócz tego następuje rozdzielenie chłodzenia maszyny i chłodzenia silnika. To zagwarantuje uniknięcie dodatkowego przegrzania maszyny przez pracujący silnik.
Używane sterowania: AB600A, AB611A i AB620A
Dane techniczne:
Zakres mocy: | 550 W |
Napięcie sieciowe: | 230 VAC (180 V-250 V) |
Maksymalna ilość obrotów: | 7500 min-1 |
Nominalny moment obrotowy: | 0,7 Nm |
Max. moment obrotowy: | 3,4 Nm |
Moment bezwadności: | 0,6 kgcm2 |
Długość: | 130 mm |
Kołnierz mocujący: | 112 x 109,7 mm2 |
Waga: | 2,120 kg |
Klasa izolacji: | B |
Rodzaj ochrony: | IP40 |
Czop końcowy wału: | stożkowy 1:5 |
Pozycjoner enkoder, zintegrowany: | 512 impulsów/obrót |
